この図面、トムソン刃じゃ抜けない...
その常識、
SCナイフが覆します。
寸法5mm以下の微細加工、狭い隙間、複雑な立体形状…。他社で断られたその案件、高精度で実現可能です。
SCナイフは、「継ぎ目の無い一体成型のトムソン刃」です。
従来の曲げ加工によるトムソン刃では、製作不可だった形状も思いのままに形にします。
SCナイフは、トムソン型における精度・強度・デザイン自由度、
さらには、トムソン加工現場における作業効率を飛躍的に向上させます。
特徴
継ぎ目なし
切削でつくられる一体成形の刃が、トムソン刃の弱点である継ぎ目を克服します
継ぎ目のトラブルによる二次加工や全数検査の削減にも
刃交換可能
お使いの型の一部をSCナイフに交換することも可能です
試したいけど、今すぐ案件がないという場合でもお気軽にご相談ください
ムラトリ不要
高精度で、ご使用前の型調整が不要です
作業効率UPに繋がります
部分的な使用で
コスト削減
複雑形状や継ぎ目の開きやすい部分のみをSCナイフにするなど、通常のトムソン刃と組み合わせてお使いいただけます
キャンペーン情報
すべてSCナイフという選択肢
全周SCナイフ
通常トムソン刃と組み合わせた部分使用だけではありません
ノダのSCナイフの最大サイズは、700×1000！
シート回収で、作業効率ＵＰ
ゼロバリ仕様

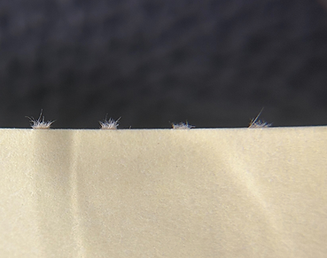

SCナイフには、切り離し部分のバリを抑えることが可能なゼロバリ仕様がございます。
通常トムソン刃 ミシン刃：フルカット＋アンカット
ＳＣナイフ ゼロバリ仕様：フルカット＋ハーフカット
離型紙側
製品側
SCナイフのゼロバリ仕様でシールをカットしました
離型紙にのみバリが発生し、製品部分にはバリが残りません
検証動画
フルカットで仕上げたいけれど
製品がバラけないようにしたい！
「シート回収」が可能になります！
粘着材専用刃、特許出願中！
ゼロブロッキング仕様
特殊な刃先で切断し、再粘着(ブロッキング)を防止する、新仕様を開発いたしました。
3M社やTESAのアクリルフォームをSCナイフ「ゼロブロッキング仕様」でカット。
３日経過しても、再粘着が確認されませんでした。
特許出願中 特願2026-041064
検証動画
驚きの効果！
ショート動画でサクッと見れます
ついにSCナイフで開発成功！
3Dタイプ・ノコギリ刃タイプ
これまでのトムソン刃では絶対に不可能とされていた、立体的な切り出しや複雑なノコギリ形状。
ノダ独自の「継ぎ目のない一体成型技術」を応用することで、ついにこれらの常識外れの形状を抜くための次世代トムソン刃の開発に成功しました

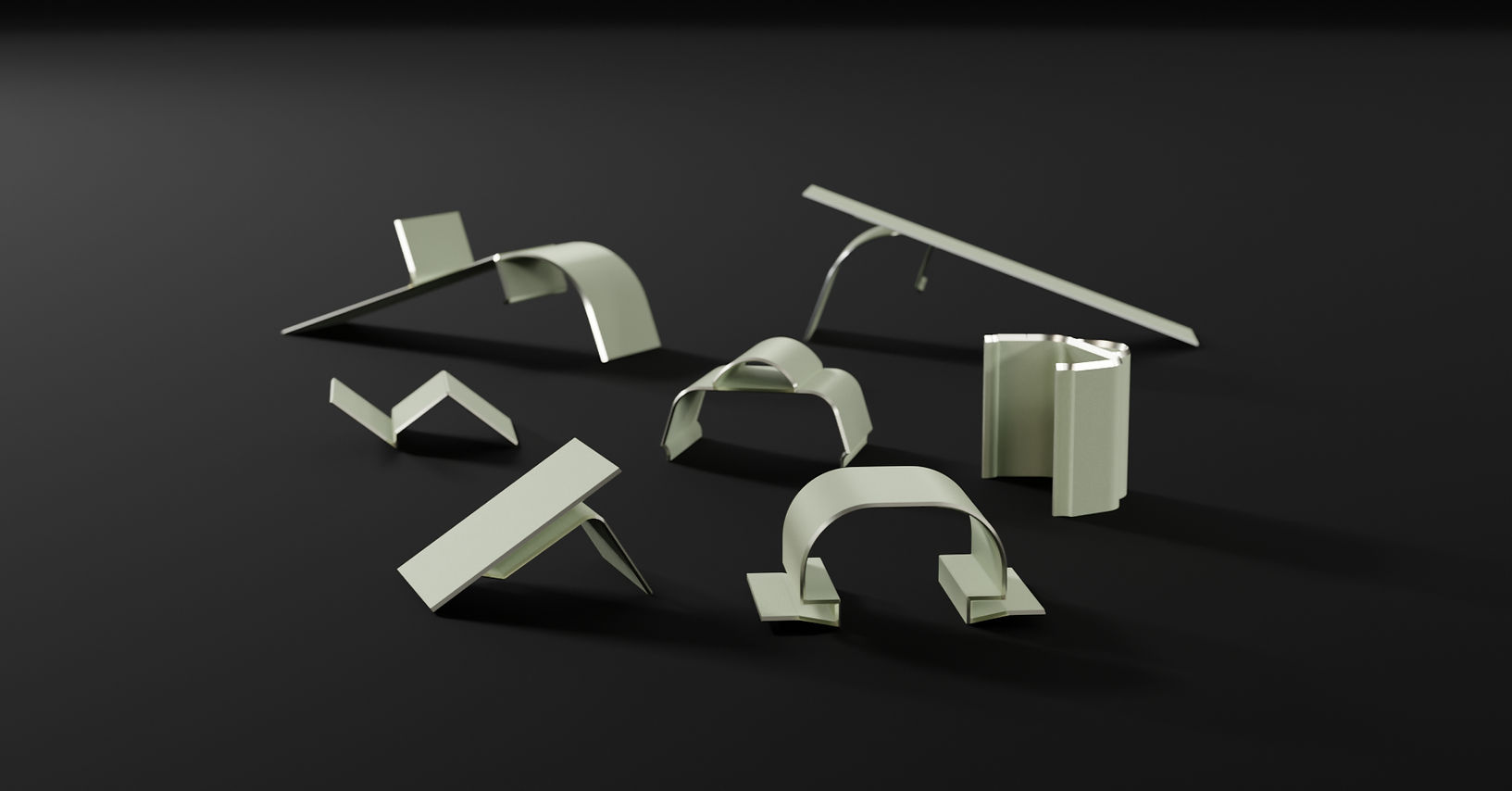

3Dタイプ
部分的に高さの異なる刃も、SCナイフなら自由自在に製作可能です
ノコギリ刃タイプ
フィルムなどの中空カット、成型品の立体部分への穴あけなどが可能な鋸刃（トリミング刃）がSCナイフで実現！
「打ち抜く」ではなく、「切り裂く」ため、材料を押し潰すことなく加工できます
高精度・納期短縮・工程削減
ダンベル試験片用抜き型
精度が求められる試験片用抜き型には、寸法精度±0.05のSCナイフがぴったりです。R部分の形状も、寸法通りに再現します。
刃厚や刃先形状、刃高、コーティングなど、カスタム可能。
納期が一か月かかることも当たり前なダンベル試験片用抜き型ですが、SCナイフなら最短２週間で納品可能なものもございます。
短いスリットも外形部分との一体成型で製作可能。
切込みありの試験片、「クレセント形」「切込みありアングル形」「トラウザ形」の加工も、一つの型で完結し、作業工程を削減します。
SCナイフなら自由自在
特殊ポンチ
SCナイフでは、通常トムソン刃の規格品には無いような特殊ポンチの製作も可能です。
・0.05単位の端数サイズのポンチ
・厚み、刃高、刃先形状がカスタムされたポンチ
・鉄砲・クリヌキ同士が連結したポンチ
・鉄砲・クリヌキにスリットが連結したポンチ
・異形状（長穴・角穴など）のポンチ ...etc.
近距離の鉄砲・短いスリット
刃厚：1.5mm
刃高：70H
刃先：片刃（内勾配）
彫刻刃型との違い
本当にコスパがいいのは？
彫刻刃型からSCナイフへの切り替えをご提案しております。
「再研磨ができないから…」と敬遠されがちなSCナイフ。
しかし、部分的な刃替えの手軽さ、トムソン刃との併用によるコストダウン、ムラトリなどにかかる見えないコスト(時間・人件費)の削減、再粘着を防ぐ特殊仕様などのカスタマイズ性など、総合的に考えると、SCナイフは非常に優れています。
評価結果は、加工材料・用途・環境により異なる場合がございます。彫刻刃型からSCナイフへの切り替えをご検討の際は、お気軽にお問い合わせください。
クロムダイとの違い
コスト
全てクロムダイで作るとコストが...
SCナイフは部分的に使えてリーズナブル！
刃替え
クロムダイでは１版作り替えに...
SCナイフは部分的な刃替え対応が可能！
重さ
クロムダイは金属ベースに貼り付けるので、重くなります...
SCナイフはトムソン型と同様のベースで軽量！
SCナイフの強度
SCナイフは、３点曲げ試験・圧縮強度試験において
通常のトムソン刃と比較し、強度が高いことが分かりました。
※胴体硬度ショア60°のトムソン刃を使用
３点曲げ試験
３点曲げ試験において、弾性限度は、トムソン刃で５４N、SCナイフで１００Nとなりました。
また、最大荷重は、トムソン刃で１２７N、SCナイフで１５２Nになりました。
つまり、SCナイフは、通常のトムソン刃よりも頑丈で、変形しにくいといえます。
圧縮強度試験
圧縮強度試験において、最大荷重はトムソン刃で１８０ｋN、SCナイフで１９５ｋNとなりました。SCナイフは、通常のトムソン刃よりも約８％高い最大荷重を示しました。
